Seleção de sistemas de pressão
N.º de
habitações
Caudal total da(s) bomba(s) em [m
3
/h]
Habitação com 1
casa de banho
Habitação com 2
casas de banho
Habitação com 3
casas de banho
1
2,30
2,69
3,10
2
3,35
3,87
4,42
3
4,10
4,74
5,41
4
4,75
5,46
6,23
5
5,29
6,10
6,94
6
5,80
6,66
7,57
7
6,23
7,17
8,15
8
6,66
7,65
8,69
9
7,06
8,09
9,10
10
7,42
8,51
9,36
11
7,78
8,91
9,60
12
8,10
9,15
9,82
13
8,42
9,35
10,03
14
8,71
9,53
10,23
15
9,00
9,71
10,41
16-20
9,72
10,47
11,22
21-25
10,30
11,09
11,88
26-30
10,80
11,62
12,44
31-35
11,23
12,09
12,93
36-40
11,62
12,50
13,37
41-45
11,98
12,88
13,77
46-50
12,30
13,22
14,13
51-60
12,88
13,84
14,78
61-70
13,39
14,38
15,35
71-80
13,84
14,86
15,86
81-90
14,25
15,29
16,32
91-100
14,62
15,69
16,74
1. Caudal a bombear de acordo com o tipo e número
de habitações
(m
3
/h)

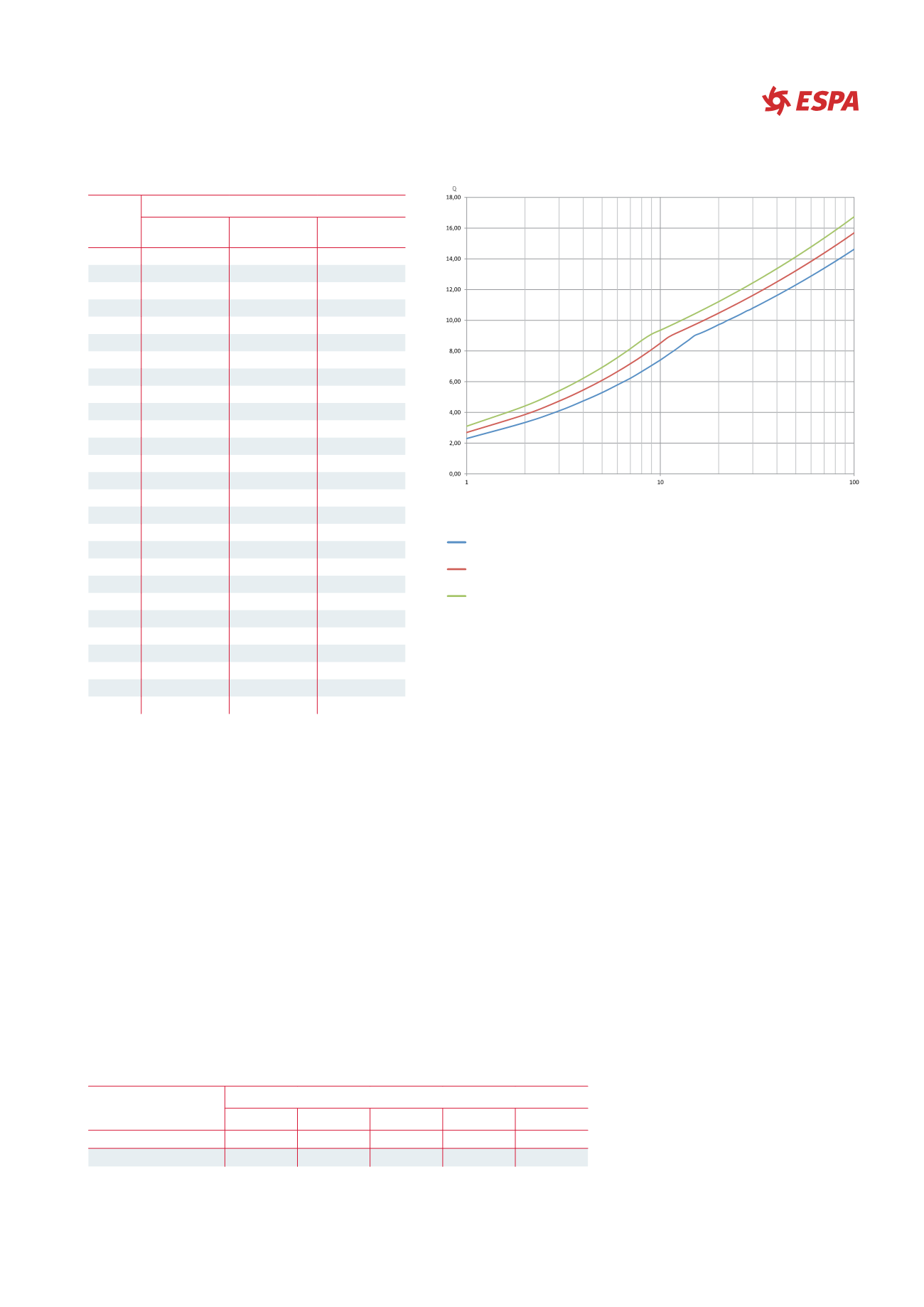

Caudal vs N.º de habitaçoes
Nota:
O número de bombas a instalar num grupo convencional, excluindo as de reserva, dependerá do caudal total
do grupo. Devem ser colocadas 2 bombas até um caudal de 10 l/s (36 m
3
/h), 3 bombas até 30 l/s (108 m
3
/h)
e 4 bombas para caudais superiores a 30 l/s.
Habitação com 1 casa de banho
Habitação com 2 casas de banho
Habitação com 3 casas de banho
Nºdehabitaçoes
2. Cálculo da pressão
Pressão de arranque:
Altura geométrica + Perdas de carga totais da instalação
+ Pressão requerida no ponto mais desfavorável.
Pressão de paragem:
Pressão de arranque + 15 a 30 m.
Pressão mínima de arranque:
Obtemos incluindo 15 m á altura geométrica desde
o nível mínimo da água ou a base das bombas, até ao teto da planta mais alta que
se tenha que alimentar mais as perdas de carga.
Pb = Ha + Hg + Pc + Pr
Onde:
Pb = Pressão mínima de arranque, Ha = Altura aspiração, Hg = Altura geométrica,
Pc = Perda de carga, Pr = Pressão residual
NOTA: As perdas de carga devem fixar-se sobre uns 10-15% da altura geométrica.
Pressão máxima de paragem:
A pressão de paragem será entre os 15 e 30 m superior
á pressão de arranque. A pressão máxima no ponto de consumo não pode superar
os 5 kg/cm
2
.
3. Capacidade do depósito segundo o tipo e número de vivendas
O volume do depósito será igual ou superior ao que resulta de multiplicar o coeficiente
pelo número de vivendas. Não se recomenda instalar injetores para pressões de
trabalho superiores a 8 kg/cm2.
Depósito ou acumulador
Vivenda tipo. Caudal total da(s) bomba(s) em [m3/h]
A
B
C
D
E
Com injetores
40
50
60
70
80
De membrana com compressor
15
18
20
23
26
