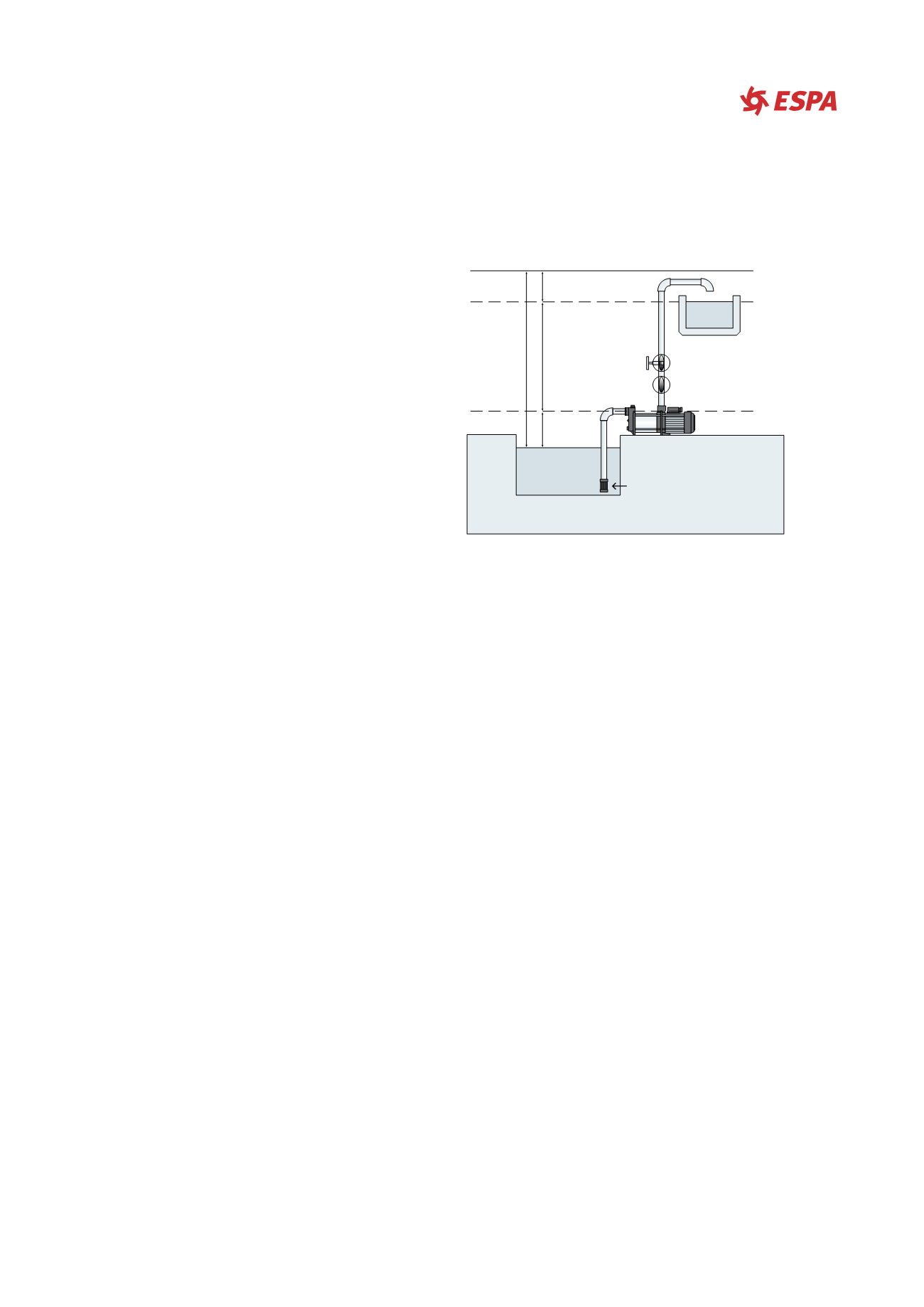

Exemplo prático de selecção de bombas
Perdas de carga
Altura
de impulsão
Altura de
aspiração
Válvula de
comporta
Válvula de
retenção
Depósito
Altura
manométrica
total
Poço
Válvula de pé
Considera-se para o cálculo de perdas de carga o ábaco
e a tabela.
Por exemplo, uma Prisma 35 3MN
1. Perdas de carga na aspiração:
Comprimento da tubagem: 8 m.
Perdas singulares: 8 m (válvula de pé),
0,6 m (curva 90°)
Comprimento equivalente da tubagem: 16,6 m.
Com este valor pode-se obter as perdas em m.c.a. através da tabela de perdas de carga.
Por ex., 7.200 l/h numa tubagem de Ø 40 mm correspondem a 7,8 m por cada 100 m
lineares da tubagem das características dadas.
Então, 7,8 x 16,6 / 100 = 1,29 mca.
2. Perdas de carga no lado da impulsão:
Comprimento da tubagem: 35 m.
Perdas singulares: 15 m (válvula de comporta 50% aberta),
6 m (válvula de retenção),
1,2 m (2 curvas de 90°)
Comprimento equivalente da tubagem: 57,2 m.
Procedimento igual ao ponto anterior e obtemos: 7,8 x 57,2 / 100 = 4,46 m.c.a.
Seleção:
Altura manométrica total = Altura de aspiração + Altura de impulsão
+ Perdas de carga na aspiração + Perdas de carga na impulsão =
2 + 14 + 1,29 + 4,46 = 21,75 m.c.a.
Em consequência, deve-se selecionar uma bomba que eleve 7.200 l/h a uma altura de
21,75 m.c.a.
Se quer elevar água desde um poço
até um depósito situado numa cota
mais elevada e obter um caudal de
7.200 litros por hora.
Dados gerais:
Altura geométrica
(alt. de asp. + alt.de imp.): 16 m.
Comprimento da tubagem: 43 m.
Diâmetro interior da tubagem: 40 mm.
Características da aspiração:
Altura de aspiração: 2 m.
Comprimento da tubagem: 8 m.
N.° válvulas de pé: 1.
N.° curvas de 90°: 1.
Características da impulsão:
Altura de impulsão: 14 m.
Comprimento da tubagem: 35 m.
Nº válvulas de comporta: 1.
Nº válvulas de retenção: 1.
Nº curvas de 90°: 2.
