136

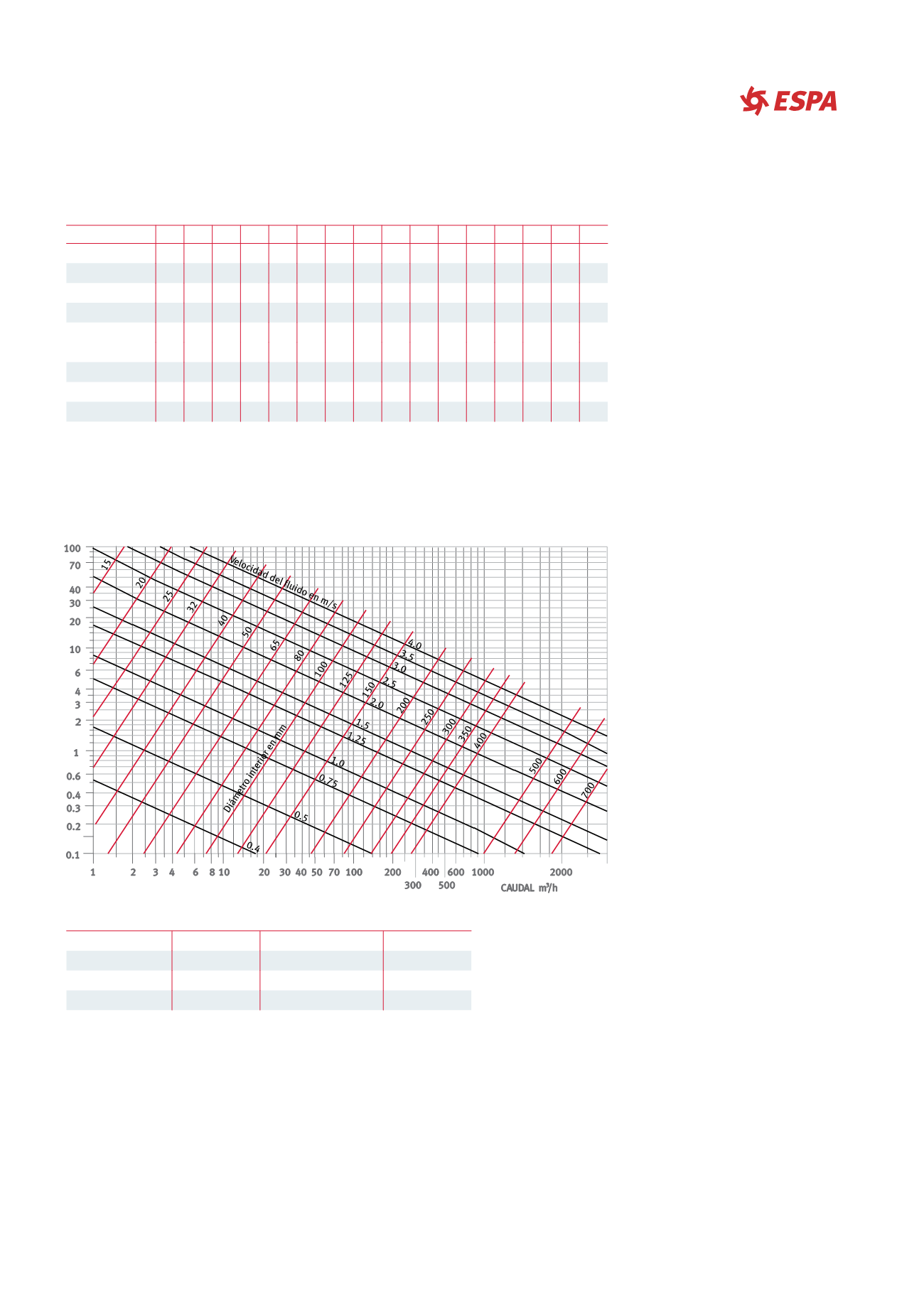

Cálculo de perdas de carga

Perdas de carga nos acessórios

Comprimento equivalente á tubagem reta (em metros).

Valores aproximados, variáveis dependendo da qualidade dos acessórios (válvulas, curvas, etc.)

Perdas de carga na tubagem de ferro fundido

Diagrama para determinar a perda de carga e da velocidade do fluído em função do

caudal e do diâmetro interior da tubagem.

Modelo

25 32 40 50 65 80 100 125 150 200 250 300 400 500 600 700

Curva 90°

0,2 0,3 0,4 0,5 0,7 1 1,2 1,8 2 3 5 5,5 7 8 14 16

Joelho 90°

0,3 0,4 0,6 0,7 0,9 1,3 1,7 2,5 2,7 4 5 7 9,5 11 19 22

Conos difusores

5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5

Válvula de pé

6 7 8 9 10 12 15 20 25 30 30 45 60 75 90 100

Válvula retenção

4 5 6 7 8 9 10 15 20 25 25 35 50 60 75 85

Válvula comporta:

100% aberta

0,5 0,5 0,5 0,5 0,5 0,5 1

1 1,5 2 2 2 3 3,5 4 5

75% aberta

2 2 2 2 2 2 4 4 6 8 8 8 12 14 16 20

50% abierta

15 15 15 15 15 15 30 30 45 60 60 60 90 105 120 150

Eficaz para cálculos e seleção de bombas que não requerem um grau de precisão muito elevado.

Coeficientes corretores para outras tubagens

PVC

0,60

Cimento (paredes lisas)

0,80

Ferro forjado

0,76

Areia fina

1,70

Aço sem soldadura

0,76

Forjado muito usado

2,10

Fibrocimento

6

Ferro com paredes rugosas

3,60
