64 / 152
64
Equipamento contra-incêndios de acordo com a norma UNE 23500:2012
Tabela de características e dimensões
Modelo
Bomba Jockey
Bomba de serviço
Ø
Coletor
Ø
Válvula
Código e PVP
Motor
[HP]
Modelo
Motor
[HP]
FE 12-50
MULTI 25 5
1,25
MULTI 55 6
E
4
3"
2"
204105
PVP
3.374€
FE 12-60
MULTI 25 5
1,25
MULTI 55 7
E
5,5
3"
2"
204107
PVP
3.442€
FE 12-70
MULTI 35 8
4
VE 121 5 N
E
7,5
3"
2"
204109
PVP
4.860€
FE 12-80
MULTI 35 8
4
VE 121 6 N
E
10
3"
2"
204111
PVP
5.234€
FE 12-90
MULTI 35 8
4
VE 121 6 N
E
10
3"
2"
204113
PVP
5.381€
FE, FD, FED
Abastecimento
| Grupos contra-incêndios

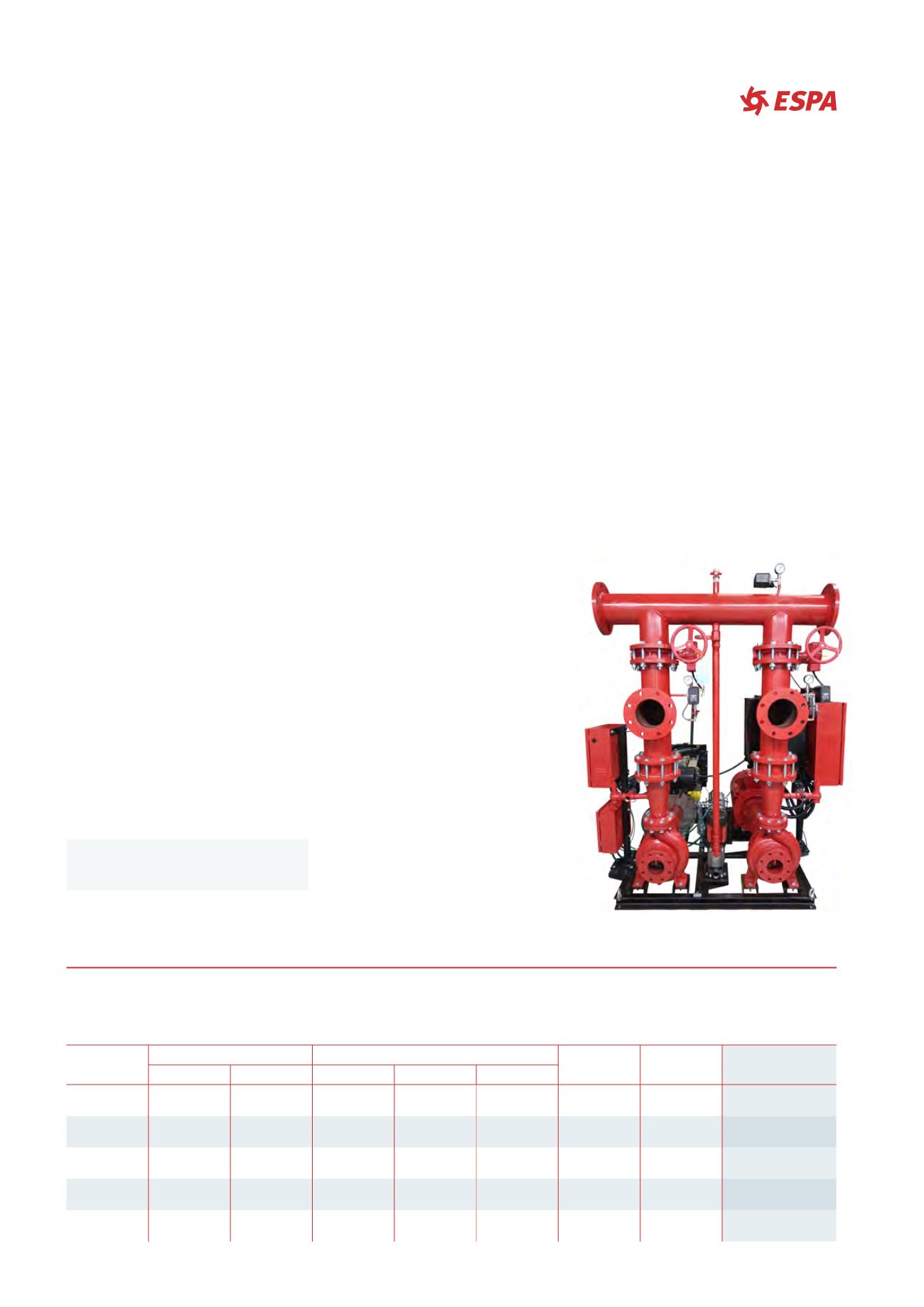

FE (ELÉCTRICO+JOCKEY) ANEXO C
* Outras configurações e pontos de trabalho, consultar o departamento técnico comercial.
Forma construtiva
FE:
Bomba de serviço em execução de
eixo livre e vedação por engaxetamento,
impulsor de bronze e anel de desgaste
de acordo com a norma UNE 23500:2012.
FD:
Bomba de serviço em execução de
eixo nu e vedação por engaxetamento,
impulsor de bronze e anel de desgaste
conforme a norma UNE 23500: 2012.
Acionado por motor diesel.
FED:
2 bombas de serviço (1 de reserva):
uma acionada por motor elétrico e
a segunda a diesel, ambas com as
mesmas características FE ou FD.
Motor elétrico:
Em execução horizontal
com isolamento classe F unido à
parte hidráulica por acoplamento com
espaçador.
Motor diesel:
Refrigeração direta por ar
ou por trocador de calor para potências
conectadas à parte hidráulica por
acoplamento com espaçador.
Coletor e válvulas:
Coletor de entrega
incluído. Válvula de retenção operada
por volante e válvula de fechamento com
indicador visual de posição.
Instrumentação:
Dois pressostatos
para a partida de cada grupo de
bombeamento principal, conectados
em série e com contatos normalmente
fechados acima da pressão de partida.
Manômetro de escala completa
adequado para a pressão máxima do
equipamento. Coletor de instrumentos
com válvula de isolamento para facilitar
as operações de manutenção, válvula de
retenção e válvula de drenagem para
teste de pressostato. Válvula de
segurança ajustável. Inclui acumulador
hidropneumático.
Quadro elétrico:
Armário de metal
vermelho RAL 3000 CC com interruptor
de corte principal. De acordo com
os requisitos e modos de operação
estabelecidos na norma UNE
23500:2012. Com fio e testado. Um
painel elétrico para controle e operação
por bomba de serviço. O controle da
bomba jockey está incluído na bomba
para serviço elétrico. O controle do
motor diesel inclui capô para partida
manual e de emergência. Também está
incluído um tanque de combustível e um
conjunto duplo de baterias de partida.
Acessórios opcionais:
Circuito de teste
com medidor de vazão.
NOTAS PARA A INSTALAÇÃO:
A norma
UNE 23500:2012 estabelece condições
de instalação quanto aos tipos de
abastecimento, mananciais, sistemas de
impulsão, rede geral de abastecimento
de água, testes e provas de recebimento
e a documentação que o instalador
e fabricantes de equipamentos
devem entregar para a legalização da
instalação de acordo com essa norma.
Os equipamentos ESPA série F são
fabricados de acordo com as prescrições
da norma.
>
Para outras séries, não hesite em contactar o
nosso serviço de engenharia de aplicações
e
iremos ajudá-lo na sua escolha.
