Sistema de pressurização de eficiência energética para pressurização de água limpa. Disponível com 2-4 bombas de frequência controlada ligadas em paralelo, com controlador avançado integrado e todas as fixações necessárias.

Os sistemas de pressurização Hydro Multi-E da GRUNDFOS são concebidos para a trasfega e pressurização de água limpa em sistemas de distribuição de água, blocos de apartamentos, hotéis, na indústria, em hospitais, escolas, etc.

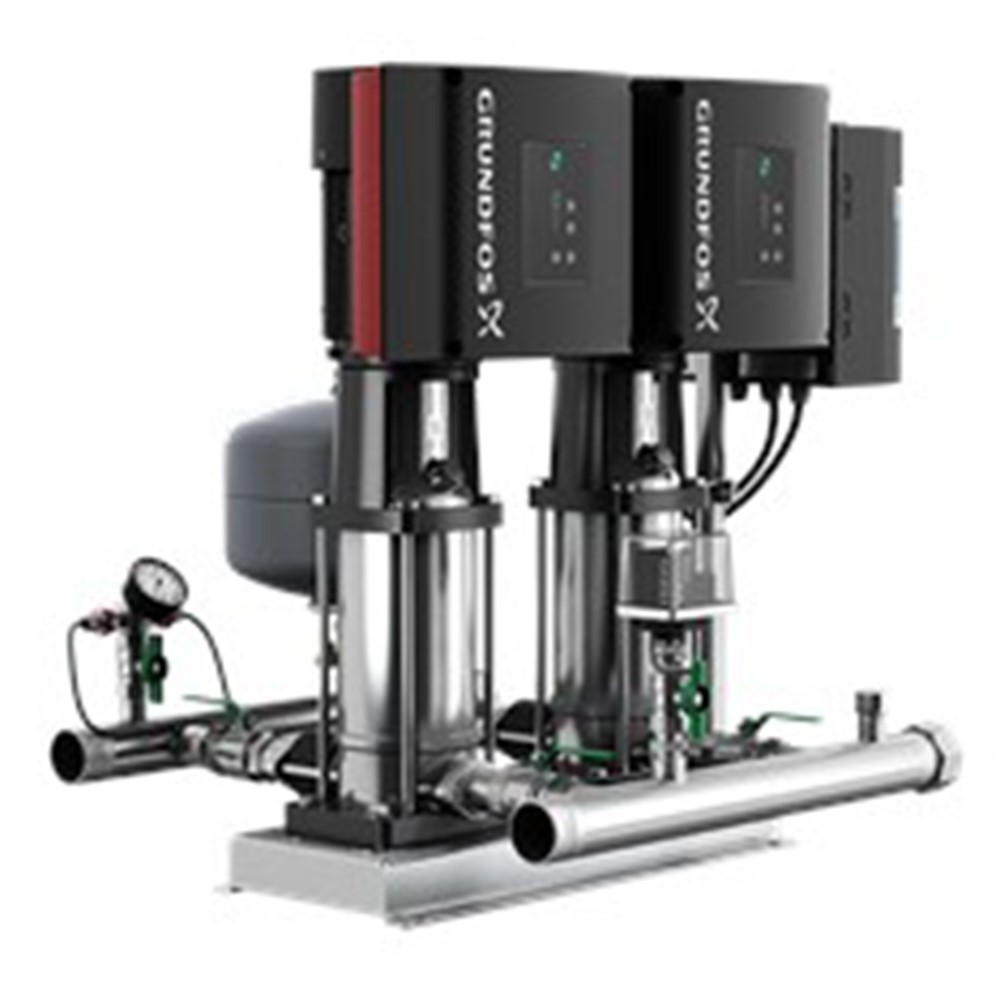

O sistema de pressurização Hydro Multi-E da GRUNDFOS consiste em 2 a 4 bombas CRIE acopladas em paralelo e montadas numa base comum, fornecidas com todos os acessórios necessários.

O Hydro Multi-E é montado numa base comum fabricada em aço inoxidável (DIN W.-N.º1.4301).

No lado da aspiração, estão instalados um colector de aspiração (DIN W.-N.1.4401 ou DIN W.-N.1.4571 ), um pressostato montado numa válvula drenável e uma válvula de seccionamento.

No lado da descarga das bombas, estão instaladas uma válvula de retenção, uma válvula de seccionamento, um manómetro, dois transdutores de pressão montados numa válvula drenável, um depósito de membrana e um colector de descarga de aço inoxidável (DIN W.-N.0 1.4401 ou DIN W.-N.0 1.4571 ).

O Hydro Multi-E está equipado com um interruptor on/off para a tensão de alimentação.

O Hydro Multi-E foi concebido para manter uma pressão constante independentemente da flutuação e das alterações de caudal.

O controlador PI interno regula o número de bombas em funcionamento e a velocidade das bombas de acordo com o caudal requerido.

É possível controlar o sistema directamente no painel de qualquer uma das bombas ou através do Grundfos GO (disponível como acessório).

Adicionalmente, o sistema possui ainda:

•  2 Saídas digitais

•  2 Entradas digitais (uma para protecção contra funcionamento em seco)

•  2 Entradas analógicas (uma para o sensor da pressão de descarga)

Funcionalidade Multi-Master

• 2 Funções de limite

• Função de influência de valor de ajuste

• Função de enchimento da tubagem

• Motores PM de elevada eficiência

Protocolos de comunicação disponíveis:

• LON

• Profibus

• Modbus

• SMS/GSM/GPRS

• GRM

• BACnet

• BACnet IP

• Modbus TCP

• PROFINET

Aquando da entrega, o sistema ele pressurização Hydro Multi-E da GRUNDFOS já foi testado em fábrica e está pronto a funcionar.

Inf. Geral:

• Designação do produto: HYDRO MULTI-E 2 CRIE 10-5

• Código: 99133117

• Número EAN: 5712607360313

Técnicos:

• Maximum flow: 36 m³/h

• Caudal máximo: 36m³/h

• Caudal mínimo do sistema: 4.8 ³/h

• Altura manométrica máxima: 74 m

• Designação da bomba: CRIE 10-5

• Nútllero de bombas: 2

Materiais:

• Corpo da bomba: Aço inoxidável

• Colectores: Aço inoxidável

Instalação:

• Pressão máx. de funcionamento: 10 bar

• Pressão máxima de entrada permitida: PN 10 bar

• Flange padrão: DIN ISO 7/1

• Entrada do colector: R 2 1/2

• Saída do colector: R 2 1/2

Liquido:

• Líquido bombeado: Água

• Gama de temperatura do líquido: 5 .. 60ºC

• Temperatura do liquido durante operação: 20 ºC

• Densidade: 998.2 kg/m³

Car. eléctricas:

• Classe de eficiência IE: IE5

• Potência (P2) bomba principal: 3 kW

• Frequência da rede: 50 / 60 Hz

• Tensão nominal: 3 x 380-415 V

• Corrente nominal: 11 A.

• Método de arranque: electronicam.

• Classe de protecção (IEC 34-5): IP54

Depósito:

• Volume do depósito de pressão: 12 l

• Depósito de membrana: Sim

Outros:

• Peso líquido: 145 kg

• Peso bruto: 190 kg

• Volume de expedição: 0.722 m³

• Idioma: GB

• Gama de produtos: Internacional

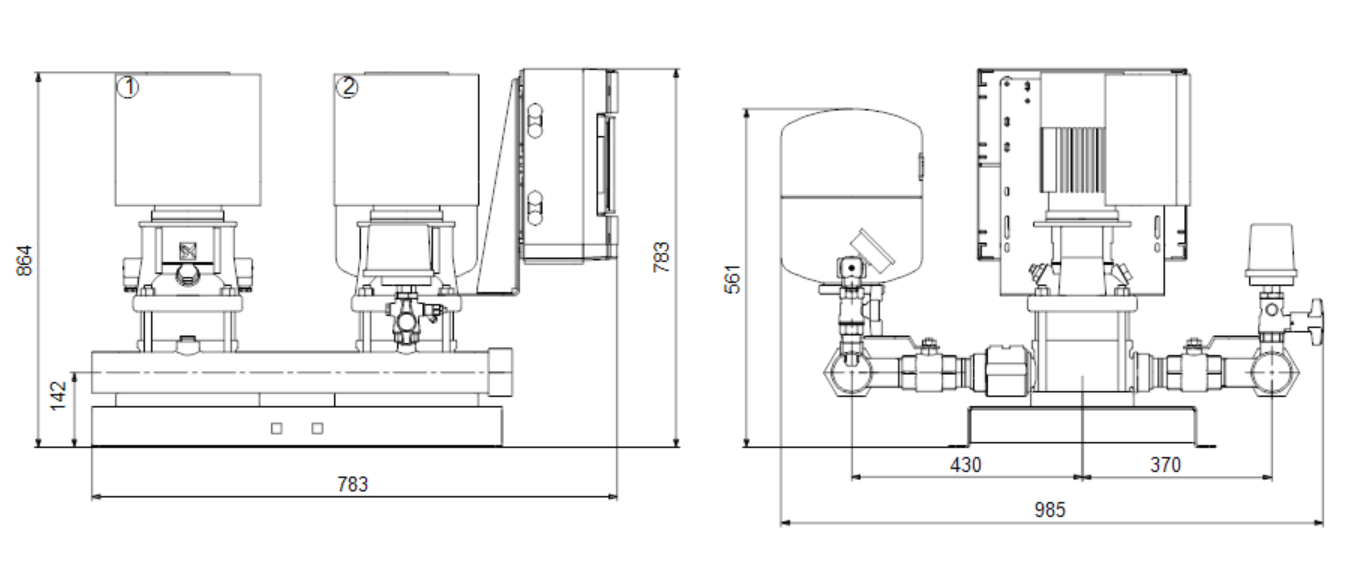

Dimensões

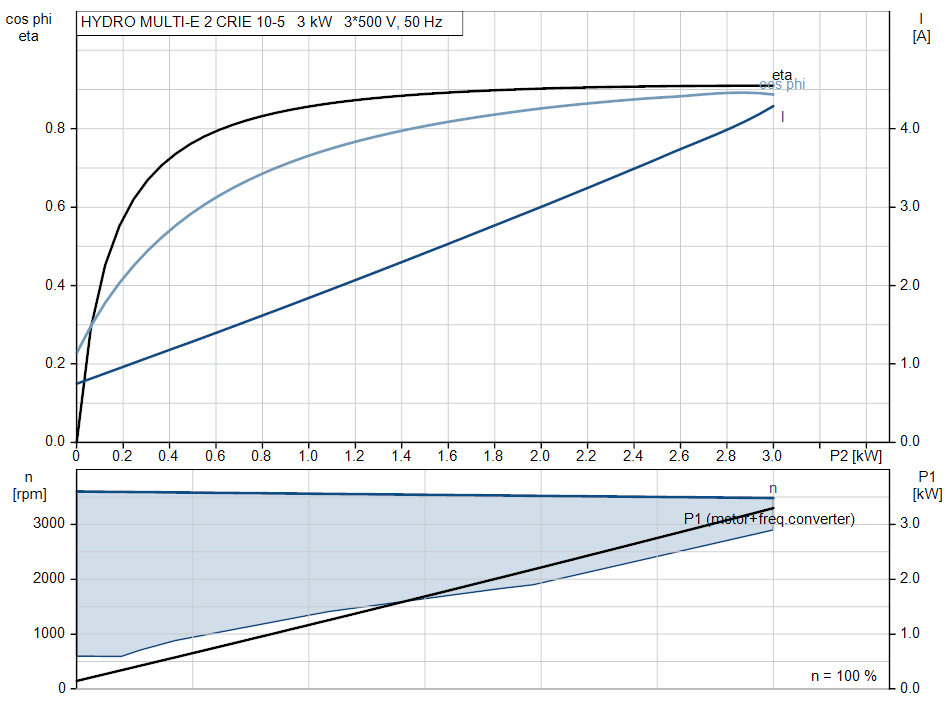

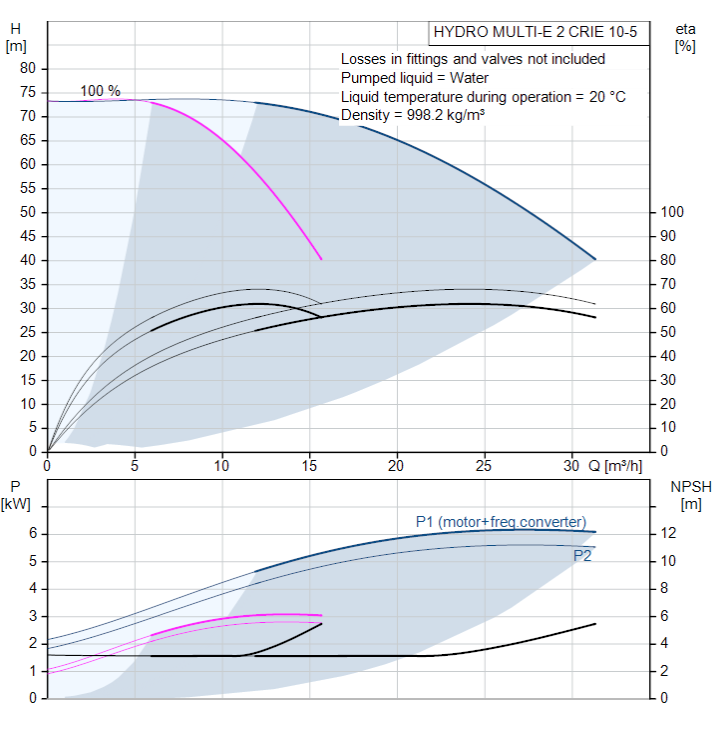

Curvas de Funcionamento
