Bomba centrífuga multicelular horizontal compacta, de aspiração axial, fiável com orifício de aspiração axial e
bocal de saída radial. O veio, os impulsores e as câmaras são em aço inoxidável. As peças de entrada e
descarga são em ferro fundido. O empanque mecânico é um vedante O-ring não equilibrado, de design
especial. A ligação da tubagem é realizada através de roscas de tubo Whitworth internas, Rp (ISO 7/1).
A bomba está equipada com um motor assíncrono auto-ventilado de 1 fase(s), montado numa base.
Informações de produto adicionais
A bomba e o motor estão integrados numa concepção compacta e de fácil utilização. A bomba é montada numa
base de assentamento baixa, o que a torna ideal para instalação em sistemas nos quais a compacidade seja
importante.
A concepção e materiais de elevada tecnologia do empanque garantem uma elevada resistência ao desgaste,
uma melhoria das capacidades de aderência e funcionamento em seco e uma longa vida útil.
Não são necessárias ferramentas de serviço especiais para realizar manutenção da bomba. Existem peças de
substituição em stock para uma entrega rápida, e estão disponíveis como kits, peças únicas ou por atacado.
Vídeos de manutenção encontram-se disponíveis em www.youtube.com.
Bomba
Uma combinação de um anel de paragem e de uma anilha Nord-lock® garante uma fixação apertada e fiável
dos tubos espaçadores do impulsor no veio da bomba estriado. É possível remover e instalar peças hidráulicas
a partir do lado da bomba. A peça de entrada, as câmaras e a peça de descarga são unidas por quatro tirantes.
A bomba está equipada com um vedante O-ring não equilibrado com sistema de transmissão de binário rígido.
Possui um guia de vedante fixo que assegura uma rotação fiável de todas as peças. O vedante secundário
dinâmico é um O-ring.
Faces do vedante:
• Material do anel vedante rotativo: carboneto de silício (SiC)
• Material do apoio fixo: carboneto de silício (SiC)
Esta combinação de materiais é utilizada quando é necessária uma resistência mais elevada à corrosão. O
elevado grau de dureza desta combinação de materiais proporciona uma boa resistência às partículas
abrasivas.
Material do vedante secundário: EPDM (borracha de etileno-propileno)
A EPDM possui uma excelente resistência à água quente. A EPDM não é adequada para óleos minerais.
O veio da bomba é ligado ao eixo do motor através de uma rosca esquerda e de um ajuste apertado. Não é
possível desmantelar o veio.
1
Motor
O motor é um motor totalmente blindado e auto-ventilado com as dimensões principais de acordo com EN
50347. As tolerâncias eléctricas estão em conformidade com EN 60034.
A classificação de eficiência do motor é IE2, em conformidade com IEC 60034-30.
Características técnicas
Controlos:
Frequency converter: None
Líquido:
Líquido bombeado: Água
Gama de temperatura do líquido: -20 .. 90 °C
Temperatura do líquido durante operação: 20 °C
Densidade: 998.2 kg/m³
Técnicos:

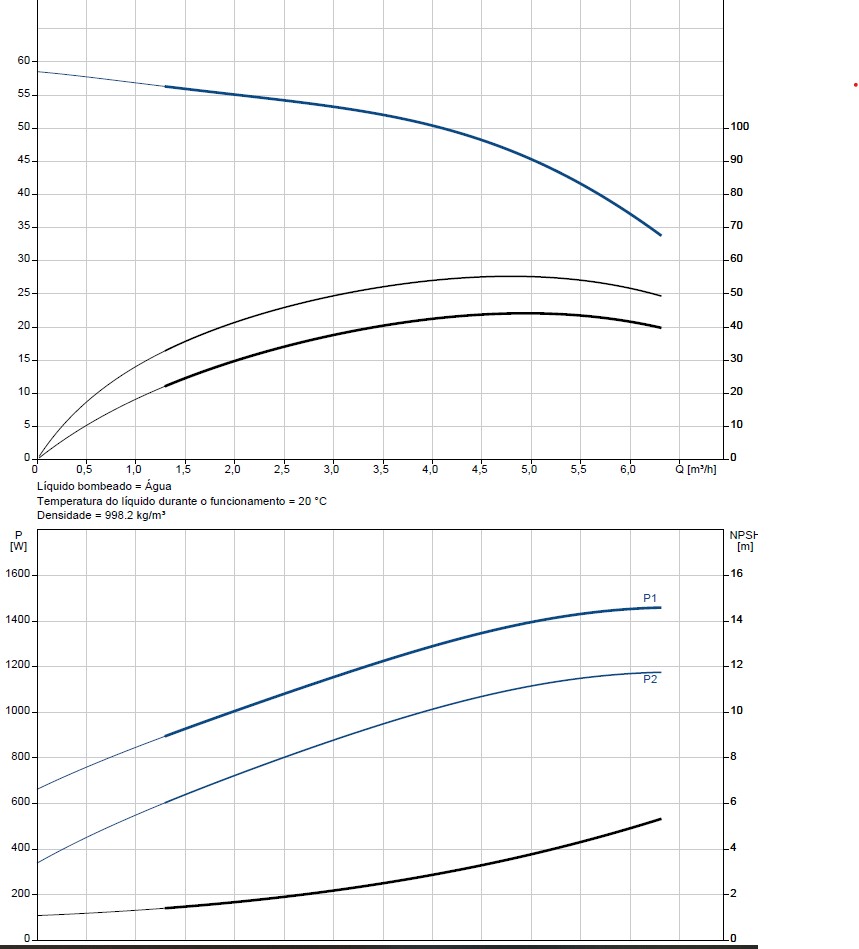

Velocidade de bomba em que se basearam os dados de bomba: 2900 rpm
Caudal nominal: 4.7 m³/h
Altura manométrica nominal: 46.54 m
Empanque de veio primário: AQQE
Código de empanque do veio: AQQE
Aprovações: CE,EAC,UKCA
Aprovações para água potável: WRAS,ACS,NSF61
Curva de tolerância: ISO9906:2012 3B
Materiais:
Corpo da bomba: Ferro fundido
Caixa da bomba: EN-GJL-200
Corpo da bomba: ASTM A48-25A
Impulsor: Stainless steel
EN 1.4301
Qualidade do material do impulsor: AISI 304
Instalação:
Gama de temperatura ambiente: -20 .. 55 °C
Pressão máx. de funcionamento: 10 bar
Pressão máx. à temp. indicada: 10 bar / 90 °C
Tipo de conexão: Rp
Dimensão da conexão de entrada: 1 1/4 inch
Dimensão da conexão de saída: 1 inch
Posição de saída: 12
Car. eléctricas:
Motor standard: IEC
Dimensão da estrutura: 90SE
Classe de eficiência IE: IE2
Potência nominal - P2: 1.3 kW
Frequência da rede: 50 Hz
Adequado para 50/60 Hz: N
Voltagem nominal: 1 x 220-230 V V
Fator de serviço: 1.00
Corrente nominal: 8.2-7.95 A
Corrente de arranque: 540-600 %
Velocidade nominal: 2880-2890 rpm
Classe de protecção (IEC 34-5): IP55
Classe de isolamento (IEC 85): F
